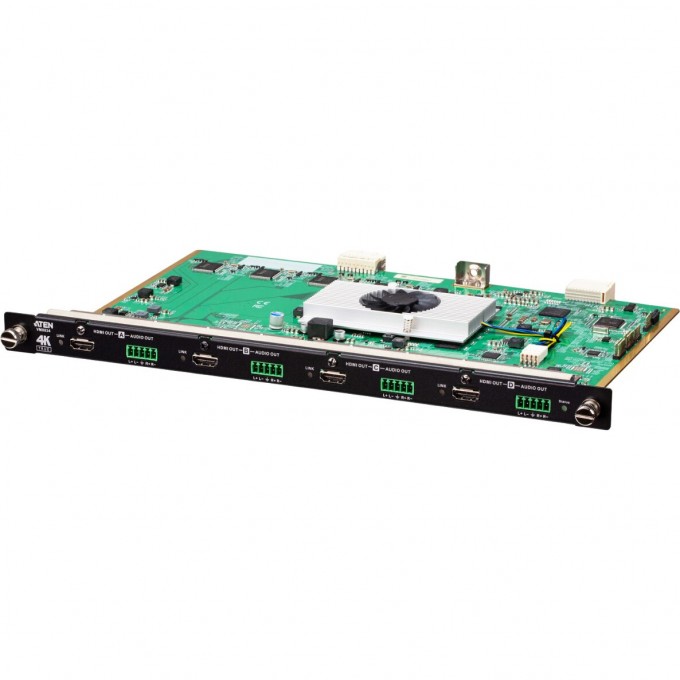

Плата ATEN VM8824/ VM8824-AT
ХАРАКТЕРИСТИКИ
ОПИСАНИЕ
ATEN VM8824 - это выходная плата True 4K HDMI для модульного матричного коммутатора ATEN, которая предоставляет простой способ маршрутизации 4 аналоговых/цифровых аудио / видеоисточников на 4 дисплея HDMI с поддержкой изображений высокой четкости True 4K. В дополнение к интерфейсу HDMI, который несет цифровой A/V сигнал, VM8824 также предоставляет 4 порта вывода стерео аудио, которые позволяют извлекать аудио HDMI.
Учитывая, что приложения для видеостен всегда требуют быстрого переключения видео и адаптации разрешения, VM8824 поддерживает технологию бесподрывного переключения видео в реальном времени, встроенный масштабер 4K, который обрабатывает различные разрешения видео, а также технологию EDID Expert для быстрого плавного переключения между дисплеями. Все платы ввода - вывода серии VM ATEN поддерживают установку с возможностью горячей замены, что обеспечивает системным интеграторам большую гибкость и эффективность при обслуживании. Платы ввода-вывода серии VM вместе с модульными матричными коммутаторами ATEN предлагают идеальные решения, которые идеально отвечают вашим требованиям для многоинтерфейсных видео-приложений.
- Совместимость с модульными матричными коммутаторами VM; смешивание и сопряжение с модульными платами ввода-вывода любого типа для обеспечения оптимальной гибкости
- Истинное разрешение 4K - обрабатывает несжатое разрешение видео до 3840 x 2160 / 4096 x 2160 при 60 Гц (4:4:4)
- 4K масштабатор - имеет функцию масштабирования видео для плавной интеграции видеостены с различными выходными разрешениями видео
- Бесподрывный коммутатор - имеет близкую к нулю задержку коммутации, которая обеспечивает непрерывные видеопотоки, переключение в реальном времени и стабильную передачу сигналов*
- Видеостена - позволяет создавать пользовательские макеты видеостен с помощью интуитивно понятного веб-интерфейса*
- True 4K EDID Expert - выбор оптимальных настроек EDID для плавного включения питания, высококачественного дисплея и использования наилучшего разрешения на разных экранах
- FrameSync – предотвращает разрывание изображения за счет синхронизации выходной и входной частоты кадров сигнала
- Audio-enabled, аудио HDMI может быть извлечено и стерео аудио может быть встроено
- Тестер качества кабеля проверяет кабели HDMI
- HDMI (3D, глубокий цвет, 4K); совместимость с HDCP 2.2
- Поддержка управления потребительской электроникой (CEC) *Примечание:
1. Если включен режим бесшовного переключения™, то форматы 3D, Deep Color или interlace (например, 1080i) не поддерживаются. Чтобы использовать эти форматы, обязательно отключите бесшовный коммутатор™.
2. Видео может не отображаться в пределах диапазона, если включена функция бесшовного переключателя™или видеостены, в этом случае необходимо настроить параметры отображения на вашем у
стройстве.
| Видеовыход | |
| Интерфейсы | 4 x HDMI Type A Female (Черный) |
| Импеданс | 100 Ώ |
| Макс. расстояние | до 3.0м |
| Видео | |
| Макс. скорость передачи данных | 18.0 Гбит / с (6.0 Гбит / с на линию) |
| Макс. частота пикселизации | 600 MHz |
| Соответствие требованиям | HDMI (3D, Deep Color, 4K) HDCP 2.2 Compatible Consumer Electronics Control (CEC) |
| Макс. разрешение | 4096x2160/3840x2160@60Hz (4:4:4) |
| Аудио | |
| Выход | Разъемы с невыпадающими винтами 5-полюсные - 4 шт. * Тип аудиосигнала: стерео, сбалансированный/несбалансированный. |
| Энергопотребление | 38.97W:183BTU |
| Температура и влажность | |
| Рабочая температура | 0 - 40°C |
| Температура хранения | -20 - 60°C |
| Влажность | 0 - 80% относительная влажность без образования конденсата |
| Физические свойства | |
| Корпус | Металлический |
| Вес | 0.65 кг |
| Габариты (Д x Ш x В) | 35.20 x 23.80 x 2.33 см |
- 1x VM7824 4-Портовая плата ввода True 4K HDMI
- 4х клеммные колодки
- 1х руководство пользователя
